ITNA-0235-D103 | SCHURTER
Schurter ITNA-0235-D103
Einzelpreis (€ / Stk.)
2,8917 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 41 Wochen **
Gesamtpreis:
2,89 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
960 Stk.
2,8917 €

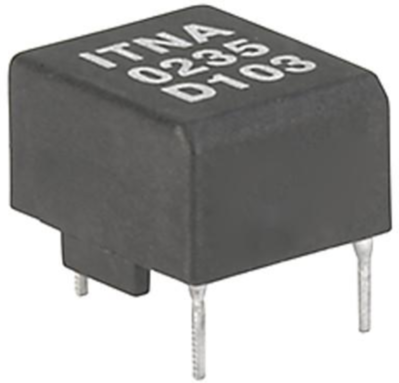

Impulstransformator, ITNA-0235-D103, SCHURTER
Impulstransformator für THT-Montage.
Features
- Hoher Isolationswert (>3,2 kVAC) zwischen den Primär- und Sekundärwicklungen
- Hohe Isolationsfestigkeit bis zu 500 V zwischen den Sekundärwicklungen
- Kleine Kopplungskapazitäten zwischen Primär- und Sekundärwicklungen begrenzen transiente Rückkopplungen von der Stromversorgungsseite zur Steuerelektronik
- Die definierte Teilentladungsspannung garantiert eine effektiv unbegrenzte Lebensdauer
Anwendung
- Galvanische Trennung von Antriebs- und Leistungsstromkreis
- Hauptsächlich verwendet in Zündschaltungen mit Thyristoren, Triacs, Leistungstransistoren und IGBTs
- DC/DC-Wandler
- Leitungskopplungstransformatoren in der Hochgeschwindigkeitsdatenübertragung
Technische Daten
| Bauform | THT | |
| Breite | 13 mm | |
| Gleichstromwiderstand | 1 Ω | |
| Höhe | 10.6 mm | |
| Induktivität | 2.8 mH | |
| Länge | 15.2 mm | |
| max. Temperatur | 100 °C | |
| min. Temperatur | -25 °C | |
| Windungsverhältnis | 1:1 |
Download
Logistik
| Ursprungsland | LK |
| Zolltarifnummer | 85043180 |
| MSL | MSL 1 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
