H12-1A69 | Standex Electronics
Reedrelais, 12 V (DC), 1 Schließer, 50 W, H12-1A69

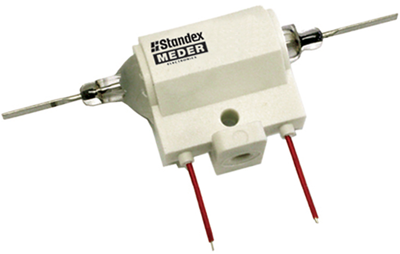

Hochspannungs-Reedrelais Typ Standex-Meder H.

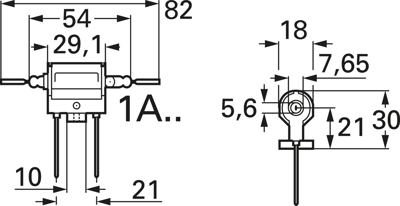

Mit freien Drahtenden, Lasche und Befestigungsloch für Schraube M 4; Kontaktart: 1 Schließer oder 1 Öffner, Schaltleistung: max. 50 W, Schaltspannung: max. 7,5 oder 10 kV, Schaltstrom: max. 3,0 A, Transportstrom: max. 5,0 A, Kontaktwiderstand (statisch): max. 150 mOhm, Durchbruchspannung Kontakt-Spule: min. 15 kVDC, Schaltzeit (inkl. Prellen): max. 3,0 ms, Abfallzeit: max. 1,5 ms, Arbeitstemperatur: –20 bis +70 °C.
Mit 1 Schließer und 10 kV Schaltspannung.
Technische Merkmale (Typ, Spulenspannung, typ. Spulenwiderstand, max. Anzugsspannung/min. Abfallspannung, typ. Nennleistung): H12-1A69, 12 VDC, 230 Ohm, 8,4/1,8 VDC, 625 mW
Anschluss | Litzen | |
Kontaktart | 1 Schließer | |
Schaltleistung | 50 W | |
Schaltspannung (AC) | 10 kV | |
Schaltspannung (DC) | 10 kV | |
Schaltstrom | 3 A | |
Spulenspannung (DC) | 12 V | |
Spulenwiderstand | 230 Ω |
Ursprungsland | US |
Zolltarifnummer | 85364110 |
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Ja |
