1742347-1 | TE Connectivity

Steckhülse, 1742347-1

Bestellnr.: 71P3267
EAN: 4099891712709
HTN:
1742347-1
Herstellerserien: MAG-MATE
TE Connectivity

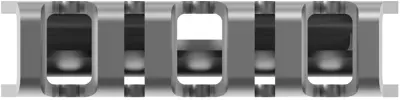

1742347-1 TE Connectivity Steckhülsen Bild 1

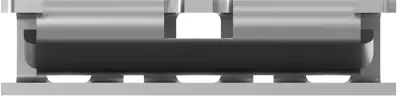

1742347-1 TE Connectivity Steckhülsen Bild 2

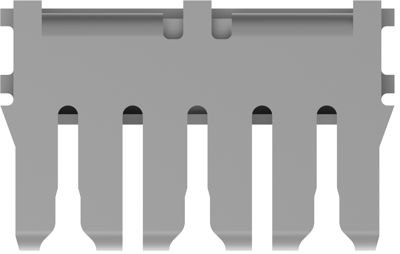

1742347-1 TE Connectivity Steckhülsen Bild 3

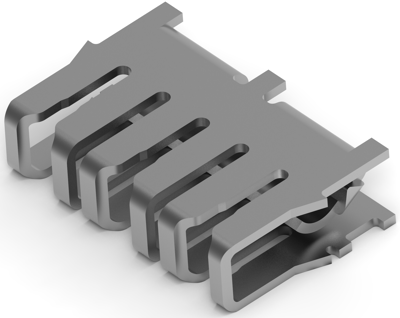

1742347-1 TE Connectivity Steckhülsen Bild 4

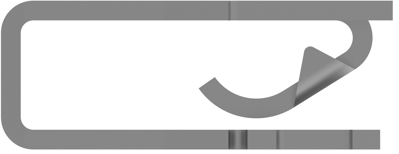

1742347-1 TE Connectivity Steckhülsen Bild 5
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
0,1095 € *
Lagerbestand: 0 Stk.
Verfügbar in 5 Tagen: 24.000 Stk.
Lieferzeit ab Hersteller: 19 Wochen **
Gesamtpreis:
0,11 € *
Preisstaffel
Anzahl
Preis pro Einheit*
4000 Stk.
0,1095 €
8000 Stk.
0,1035 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten

Magnetdrahtklemme, 1742347-1, TE Connectivity

Das 1742347-1 ist ein vollautomatisches und integriertes Hochgeschwindigkeitsklemmensystem für Magnetdrähte, das gleichmäßige und zuverlässige Anschlüsse zu den geringstmöglichen Kosten liefert. Eine saubere Metall-Metall-Schnittstelle erzeugt stabile, gasdichte elektrische Anschlüsse, die frei von Oxiden und anderen Verunreinigungen sind

Dieses Bestückungsgerät schneidet die Klemmen vom Band ab und platziert die Klemmen über den Magnetdraht in die Kunststoffhohlräume. Während dieses Vorgangs entfernen kleine Abisolierschultern im IDC-Schlitz die Folienisolierung vom Magnetdraht.

Features

  • Erspart das Abisolieren von Leitern
  • Überschüssiger Magnetdraht wird während des Anschlusses automatisch abgeschnitten
  • Schließt gleichzeitig zwei Magnetdrähte gleicher Größe in einer Klemme ab

Anwendungen

  • Motorwicklungen und Anschlüsse
  • Spulenanschlüsse
  • Trafowicklungen und Anschlüsse
  • Vorschaltgeräte für Beleuchtung
  • Stromversorgungen
Technische Daten
Anschluss Schneidklemmanschluss
Ausführung Flachsteckhülse
AWG-Leiterquerschnitt AWG 19 bis 17
Isoliert Nein
Länge 7.87 mm
Material Messing, verzinnt
Logistik
Ursprungsland US
Zolltarifnummer 85369010
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
