100023584 | Telegärtner

Koaxial-Adapter, J01004A0005, Telegärtner

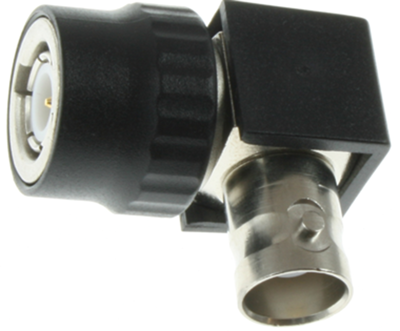

BNC-Stecker auf BNC-Buchse

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.

EIGENSCHAFTEN

• BNC (m)/BNC (f)
• Max. Frequenz 4 GHz

Technische Daten

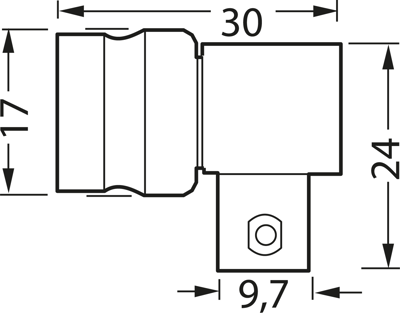

• Bauform: abgewinkelt
• Impedanz: 50 Ω
