100023600 | Telegärtner

Koaxial-Adapter, J01005A0004, Telegärtner

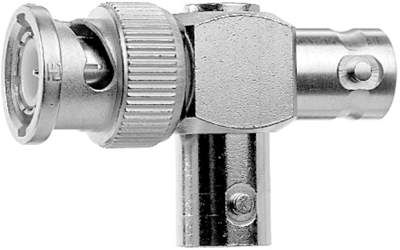

2x BNC-Buchse auf BNC-Stecker

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.

EIGENSCHAFTEN

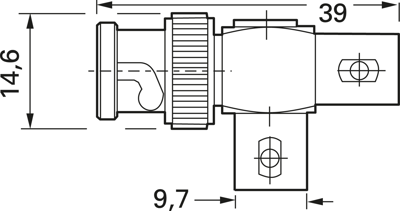

• BNC-T-Stück (m-f-f)
• Steckzyklen ≥ 500
• Max. Frequenz 4 GHz

Technische Daten

• Bauform: T-Form
• Impedanz: 75 Ω
