100023650 | Telegärtner

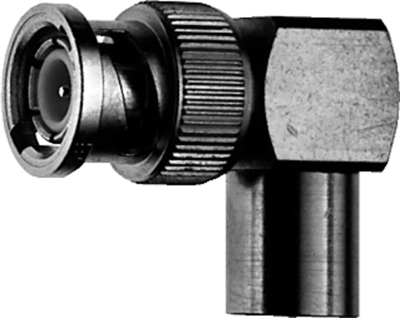

Koaxial-Adapter, J01008A0059, Telegärtner

BNC-Stecker auf FME-Stecker

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.

EIGENSCHAFTEN

• BNC (m)/FME (m)
• Rückflussdämpfung 33dB/1GHz; 25dB/1,5GHz; 19dB/2GHz
• Max. Frequenz 2 GHz
• Steckzyklen ≥ 500

Technische Daten

• Bauform: abgewinkelt
• Impedanz: 50 Ω
