100024201 | Telegärtner

Koaxial-Adapter, 50 Ω, SMA-Stecker auf N-Buchse, gerade, 100024201

Bestellnr.: 78F9705
EAN: 4018359398910
HTN:
100024201
J01027B0016
Herstellerserien: COAX
Telegärtner

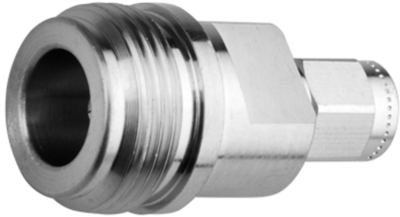

100024201 Telegärtner Koaxial Adapter
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
22,0864 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 2 Wochen **
Gesamtpreis:
22,09 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
22,0864 €
10 Stk.
19,4446 €
50 Stk.
18,1118 €
150 Stk.
17,3145 €
500 Stk.
16,4458 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten

Koaxial-Adapter, J01027B0016, Telegärtner

N-Buchse auf SMA-Stecker

Die Serie N umfasst weit verbreitete koaxiale Steckverbindungen mittlerer Baugröße. Sie verfügen über eine Schraubverbindung und sind im Steckgesicht wasserdicht. Diese können je nach Bauform bis zu einer Frequenz von 11 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ω. Steckverbindervarianten gibt es für flexible, Semi-Flex-, Semi-Rigid-und Wellmantelkabel. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Aufgrund ihres konstruktiven Aufbaus werden sehr gute elektrische Werte bei der Rückflussdämpfung (VSWR) und Intermodulation erzielt. Die Steckverbinder der Serie N sind vibrationsfest und werden in der Signal- und Datenübertragung eingesetzt. N-Steckverbinder eignen sich besonders für koaxiale Verbindungen zur Übertragung mittlerer Leistungen bei hohen Frequenzen.

EIGENSCHAFTEN

  • N (f)/SMA (m)
  • Rückflussdämpfung 33 dB/2 GHz; 28 dB/6 GHz; 20 dB/11 GHz
  • Max. Frequenz 11 GHz
  • Steckzyklen ≥ 500

Technische Daten

  • Bauform: gerade
  • Impedanz: 50 Ω
Technische Daten
Bauform gerade
Impedanz 50 Ω
Steckverbinder (Ausgang) N-Buchse
Steckverbinder SMA-Stecker
Logistik
Ursprungsland DE
Zolltarifnummer 85366910
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Nein
Substanz Beschreibung Blei
