100024203 | Telegärtner

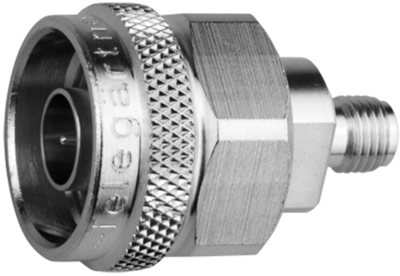

Koaxial-Adapter, J01027B0018, Telegärtner

N-Stecker auf SMA-Buchse

Die Serie N umfasst weit verbreitete koaxiale Steckverbindungen mittlerer Baugröße. Sie verfügen über eine Schraubverbindung und sind im Steckgesicht wasserdicht. Diese können je nach Bauform bis zu einer Frequenz von 11 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ω. Steckverbindervarianten gibt es für flexible, Semi-Flex-, Semi-Rigid-und Wellmantelkabel. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Aufgrund ihres konstruktiven Aufbaus werden sehr gute elektrische Werte bei der Rückflussdämpfung (VSWR) und Intermodulation erzielt. Die Steckverbinder der Serie N sind vibrationsfest und werden in der Signal- und Datenübertragung eingesetzt. N-Steckverbinder eignen sich besonders für koaxiale Verbindungen zur Übertragung mittlerer Leistungen bei hohen Frequenzen.

EIGENSCHAFTEN

• N (m)/SMA (f)
• Rückflussdämpfung 33 dB/2 GHz; 26 dB/6 GHz; 20 dB/11 GHz
• Max. Frequenz 11 GHz
• Steckzyklen ≥ 500

Technische Daten

• Bauform: gerade
• Impedanz: 50 Ω
