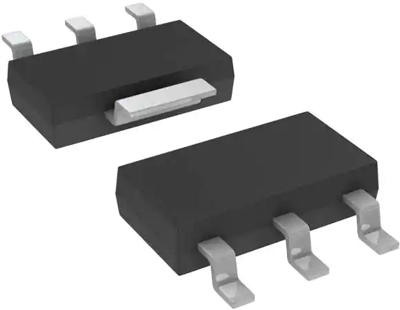

Spannungsregler, LM2937IMP-3.3/NOPB, Texas Instruments

Der LM2937IMP-3.3/NOPB ist ein positiver Spannungsregler, der bis zu 500 mA Laststrom liefern kann. Die Verwendung eines PNP-Leistungstransistors sorgt für eine niedrige Dropout-Spannungscharakteristik, und bei einem Laststrom von 500 mA beträgt die minimale Eingangs-/Ausgangsspannungsdifferenz, die erforderlich ist, damit der Ausgang in der Regelung bleibt, typischerweise 0,5 V (maximal 1 V über den gesamten Betriebstemperaturbereich). Eine spezielle Schaltung minimiert den Ruhestrom auf typischerweise nur 10 mA bei einem vollen Laststrom von 500 mA, wenn die Differenz zwischen Eingangs- und Ausgangsspannung mehr als 3 V beträgt. Wie bei den meisten Low-Dropout-Reglern ist für die Stabilität ein Ausgangs-Bypass-Kondensator erforderlich, dessen ESR ein kritischer Design-Parameter bleibt, der jedoch eine spezielle Kompensationsschaltung enthält, die die ESR-Anforderungen lockert.

Features

• Ausgang auf 5% Toleranz unter allen Betriebsbedingungen abgeglichen
• Interner Kurzschluss- und thermischer Überlastungsschutz
• Verpolungsschutz der Batterie
• Spiegelbildlicher Einfügungsschutz

Anwendungen

• Automobilindustrie
• Industrielle Steuerung
• Point-of-Load-Regelung
