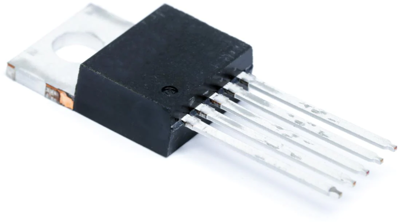

LM2941CT/NOPB | Texas Instruments
Spannungsregler, 5-20 VDC, 1 A, positiv, TO-220, LM2941CT/NOPB
Bestellnr.: 41S5967
EAN: 4099879098139
HTN:
LM2941CT/NOPB
Einzelpreis (€ / Stk.)
1,2376 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 6 Wochen **
Gesamtpreis:
1,24 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
450 Stk.
1,2376 €
Spannungsregler, LM2941CT, TI
Der LM2941CT ist ein positiver Spannungsregler, der einen Ausgangsstrom von 1 A bei einer typischen Dropout-Spannung von 0,5 V und einem Maximum von 1 V über den gesamten Temperaturbereich liefern kann. Das bedeutet, dass eine Ruhestromreduzierungsschaltung enthalten ist, die den Strom am Masse-Pin reduziert, wenn die Differenz zwischen der Eingangsspannung und der Ausgangsspannung etwa 3 V überschreitet. Der Ruhestrom bei 1 A Ausgangsstrom und einer Eingangs-Ausgangs-Differenz von 5 V beträgt daher nur 30 mA. Höhere Ruheströme treten nur auf, wenn sich der Regler im Dropout-Modus befindet (VIN - VOUT ≤ 3 V).
Eigenschaften
- Ausgangsstrom von mehr als 1 A
- Abgeglichene Referenzspannung
- Schutz gegen Verpolung der Batterie
- Interne Kurzschlussstrombegrenzung
Anwendungen
- Industrie
- Automobilindustrie
Technische Daten
| Anzahl der Regler | 1 | |
| Ausführung | einstellbar | |
| Ausgangsspannungsbereich | 5-20 VDC | |
| Ausgangsstrom | 1 A | |
| Eingangsspannungsbereich | -15-26 V | |
| Gehäuse | TO-220 | |
| max. Temperatur | 125 °C | |
| min. Temperatur | 0 °C | |
| Montage | THT | |
| Polarität | positiv |
Download
Logistik
| Ursprungsland | GB |
| Zolltarifnummer | 85423390 |
| Originalverpackung | Stange mit 45 Stück |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Nein |
| Substanz Beschreibung | Blei |
