CD4510BE | Texas Instruments

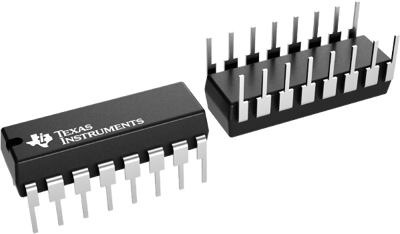

CMOS Presetable Up/Down Counter, PDIP-16, Texas Instruments CD4510BE
CMOS Voreinstellbarer BCD-Aufwärts-/Abwärtszähler, CD4510BE, Texas Instruments
Der CD4510BE ist ein voreinstellbarer CMOS-BCD-Aufwärts-/Abwärtszähler, der aus vier synchron getakteten D-Flipflops (mit einer Gating-Struktur, die T-Flipflops ermöglicht) besteht, die als Zähler angeschlossen sind. Dieser Zähler kann durch einen High-Pegel an der RESET-Leitung gelöscht und durch einen High-Pegel an der PRESET ENABLE-Leitung auf eine beliebige an den Staueingängen anliegende Binärzahl voreingestellt werden. Das Produkt zählt aus Nicht-BCD-Zählerzuständen in maximal zwei Takten im Aufwärtsmodus und in maximal vier Takten im Abwärtsmodus heraus. Eine synchrone Kaskadierung wird erreicht, indem alle Takteingänge parallel geschaltet werden und der CARRY-OUT einer niederwertigen Stufe mit dem CARRY-IN einer höherwertigen Stufe verbunden wird.
Features
- Standardisierte symmetrische Ausgangscharakteristik
- Betrieb mit mittlerer Geschwindigkeit
- 100% Getestet auf Ruhestrom bei 20 V
Anwendungen
- Differenzzählung aufwärts/abwärts
- Mehrstufige synchrone Zählung
- Mehrstufige Rundsteuerungszählung
- Synchrone Frequenzteiler
| Ausgangsstrom | 1.5 mA | |
| Eingangsspannung | 18 V | |
| Gehäuse | PDIP-16 | |
| max. Temperatur | 125 °C | |
| min. Temperatur | -55 °C | |
| Montage | THT | |
| Produkt-Art | CMOS Presetable Up/Down Counter |
| Ursprungsland | MY |
| Zolltarifnummer | 85423390 |
| MSL | MSL 1 |
| Originalverpackung | Stange mit 25 Stück |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
