CMOS programmable timer, CD4541BE, Texas Instruments

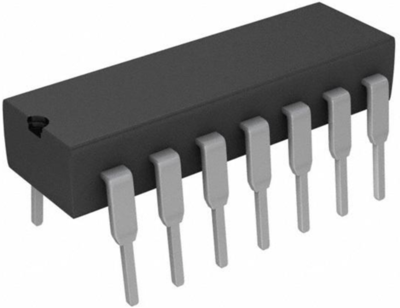

Der CD4541BE ist ein programmierbarer CMOS-Timer im 14-poligen DIP-Gehäuse, der für hohe Spannungen (20 V) ausgelegt ist. Dieser programmierbare Timer besteht aus einem 16-stufigen Binärzähler, einem Oszillator, der durch externe RC-Komponenten (2 Widerstände und Kondensator) gesteuert wird, einem automatischen Power-On-Reset-Schaltkreis und einer Ausgangssteuerlogik. Der Zähler wird bei einer positiven Taktflanke inkrementiert und kann auch über den MASTER RESET-Eingang zurückgesetzt werden. Der Ausgang dieses Zeitgebers ist ein Q- oder Q\-Ausgang der 8., 10., 13. oder 16. Die gewünschte Stufe wird über die Zeitwahleingänge A und B ausgewählt. Der Ausgang ist in einem von zwei Modi verfügbar, die über den MODE-Eingang (Pin 10) ausgewählt werden können, und das Timing wird initialisiert, indem der AUTO RESET-Eingang (Pin 5) auf logisch "0" gesetzt und die Stromversorgung eingeschaltet wird.
Features
- Eingebauter stromsparender RC-Oszillator
- Arbeitet mit sehr langsamen Taktanstiegs- und -abfallzeiten
- 100% Getestet auf Ruhestrom bei 20V
- Symmetrische Ausgangseigenschaften
- AUTO oder MASTER RESET deaktiviert den Oszillator während des Resets, um die Verlustleistung zu reduzieren
