CD74HC221M | Texas Instruments

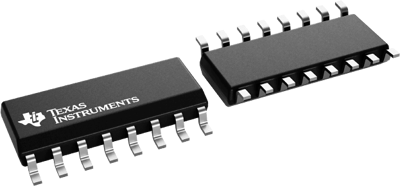

Dual Monostable Multivibrator, SOIC-16, Texas Instruments CD74HC221M
Einzelpreis (€ / Stk.)
0,3451 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: Auf Anfrage **
Gesamtpreis:
862,75 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
2500 Stk.
0,3451 €
Hochgeschwindigkeits-CMOS-Logik Dualer monostabiler Multivibrator, CD74HC221M, Texas Instruments
Der CD74HC221M ist ein dualer monostabiler Multivibrator mit RESET. Ein externer Widerstand (RX) und ein externer Kondensator (CX) steuern das Timing und die Genauigkeit für die Schaltung. Die Einstellung von RX und CX bietet eine breite Palette von Ausgangsimpulsbreiten von den Anschlüssen Q und Q\. Die Impulstriggerung am B-Eingang erfolgt bei einem bestimmten Spannungspegel und steht in keinem Zusammenhang mit der Anstiegs- und Abfallzeit des Triggerimpulses. Einmal getriggert, sind die Ausgänge unabhängig von weiteren Trigger-Eingängen an A\ und B.
Features
- Übergeordneter RESET beendet den Ausgangsimpuls
- Triggerung von der Vorder- oder Hinterflanke
- Schmitt-Trigger an B-Eingängen
- Ausgewogene Ausbreitungsverzögerung und Übergangszeiten
- Erhebliche Leistungsreduzierung im Vergleich zu LSTTL-Logik-ICs
Technische Daten
| Ausgangsstrom | 5.2 mA | |
| Eingangsspannung | 6 V | |
| Gehäuse | SOIC-16 | |
| max. Temperatur | 125 °C | |
| min. Temperatur | -55 °C | |
| Montage | SMD | |
| Produkt-Art | Dual Monostable Multivibrator |
Download
Logistik
| Ursprungsland | MX |
| Zolltarifnummer | 85423390 |
| MSL | MSL 1 |
| Originalverpackung | Stange mit 40 Stück |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
