SN7407N | Texas Instruments

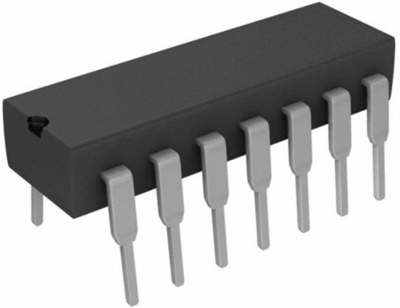

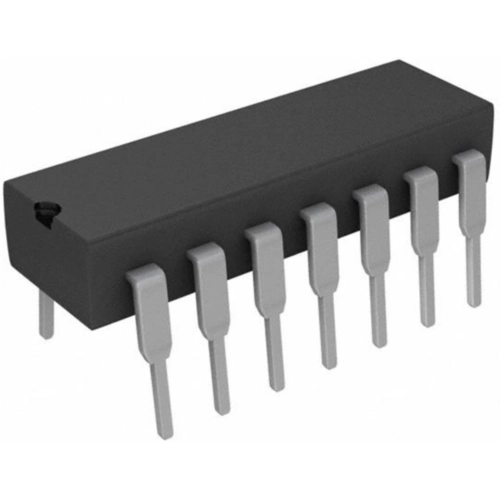

Hex-Inverter-Puffer/Treiber, SN7407N, Texas Instruments

Der SN7407N ist ein Hex-Puffer/Treiber im 14-poligen DIP-Gehäuse. Er verfügt über Hochspannungs-Open-Collector-Ausgänge für die Anbindung an Hochpegelschaltungen (MOS) und die Ansteuerung von Hochstromlasten (wie Lampen oder Relais). Er eignet sich auch für die Verwendung als Puffer zur Ansteuerung von TTL-Eingängen. Der Baustein hat eine minimale Durchbruchspannung von 30 V und eine maximale Stromsenke von 40 mA. Dieser Baustein führt die boolesche Funktion Y=A in positiver Logik aus. Die Eingänge sind diodengeklemmt, um Übertragungsleitungseffekte zu minimieren, was den Entwurf vereinfacht.

Features

• Umwandlung von TTL-Spannungspegeln in MOS-Pegel
• Konstruktion mit hoher Stromsenkenfähigkeit
• Open-Collector-Treiber für Blinkleuchten
• Eingänge voll kompatibel mit den meisten TTL-Schaltungen

Anwendungen

• Audio-Docks: tragbar
• MP3-Player oder Rekorder
• Persönliche digitale Assistenten (PDAs)
• Solid State Drive (SSD): Client and enterprise
• Kabellose Headsets
