LM809M3-3.08/NOPB | Texas Instruments

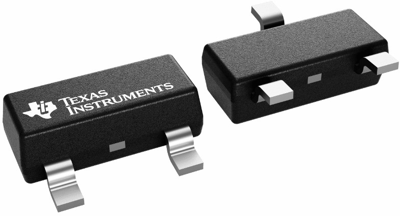

Spannungsüberwachungs IC, SOT-23-3, LM809M3-3.08
IC, LM809M3-3.08, Texas Instruments
Der Mikroprozessor-Überwachungsschaltkreis LM809M3-3.08 kann zur Überwachung der Stromversorgungen in Mikroprozessor- und Digitalsystemen eingesetzt werden. Er sorgt für einen Reset des Mikroprozessors während des Einschaltens, des Abschaltens und des Brown-outs. Die Funktion des LM809M3-3.08 besteht darin, die VCC-Versorgungsspannung zu überwachen und ein Reset-Signal auszulösen, sobald diese Spannung unter den werkseitig programmierten Reset-Schwellenwert abfällt. Das Reset-Signal bleibt für 240 ms nach dem Anstieg von VCC über den Schwellenwert bestehen.
Mit einem niedrigen Versorgungsstrom von nur 15 µA ist der LM809M3-3.08 ideal für den Einsatz in tragbaren Geräten. Der LM809M3-3.08 verfügt über einen Active-Low-RESET-Ausgang.
Features
- Vollständig spezifiziert über Temperatur
- Transientenfestigkeit der Stromversorgung
Anwendungen
- Automatisierung von Fabriken
- Gebäudeautomatisierung
- Programmierbare Logiksteuerung
- Erneuerbare Energie
- Mikroprozessorsysteme
- Computer
- Steuerungen
- Intelligente Instrumente
- Tragbare/batteriebetriebene Geräte
- Automotive
| Anzahl der Regler | 1 | |
| Ausgangsspannungsbereich | -0,3-0,3 V | |
| Ausgangsstrom | 20 mA | |
| Gehäuse | SOT-23-3 | |
| max. Temperatur | 105 °C | |
| min. Temperatur | -40 °C | |
| Montage | SMD |
| Ursprungsland | US |
| Zolltarifnummer | 85423390 |
| Originalverpackung | Rolle mit 1.000 Stück |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Nein |
| Substanz Beschreibung | Blei |
