TLP2735(TP,E(O | Toshiba
Toshiba Optokoppler, TLP2735(TP,E(O
Optokoppler, TLP2735(TP,E(O, Toshiba

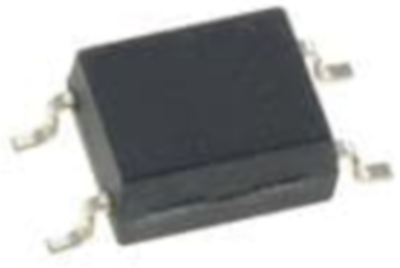

Der TLP2735 von Toshiba besteht aus einer GaA-Leuchtdiode mit hoher Ausgangsleistung ℓAs, die mit einem Hochgeschwindigkeits-Fotodetektor mit hoher Verstärkung gekoppelt ist. Er ist in einem dünnen SO6L-Gehäuse von maximal 2,3 mm untergebracht. Das TLP2735 garantiert eine Isolationsspannung von 5 kVrms und entspricht den internationalen Sicherheitsstandards für verstärkte Isolation. Dieses Produkt kann bei einer Versorgungsspannung von 9 V bis 15 V mit einer maximalen Betriebstemperatur von 125 °C betrieben werden.
Da TLP2735 über eine UVLO-Funktion verfügt, kann es Fehlbedienungen während des VDD-Starts oder unter Niederspannungsbedingungen verhindern. Der Detektor verfügt über eine Totempfahl-Ausgangsstufe mit Stromquellen- und Stromabsenkungsfähigkeiten. Der TLP2735 verfügt über eine interne Faraday-Abschirmung, die eine garantierte transiente Gleichtakt-Immunität von ±25 kV/ µs bietet.
Features
- Typ der Pufferlogik (Totempfahl-Ausgang)
- Paket: SO6L
- Betriebstemperatur: -40 bis 125 °C
- Versorgungsspannung: 9 bis 15 V
| Anstiegszeit | 30 s | |
| Ausgangsstrom | 20 mA | |
| Isolationsspannung | 5 kV | |
| max. Temperatur | 100 °C | |
| min. Temperatur | -55 °C | |
| Montage | SMD | |
| Abfallzeit | 30 s |
| Zolltarifnummer | 85414900 |
| MSL | MSL 1 |
| Originalverpackung | Rolle mit 1.500 Stück |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
