TEN 20-2422WIR | TRACO POWER
DC/DC-Wandler, 9-36 VDC, 20 W, 2 Ausgänge, ±12 VDC, 88 % Wirkungsgrad, TEN 20-2422WIR

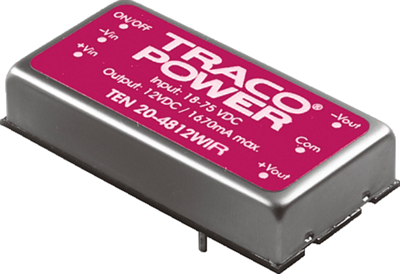

Gleichspannungswandler Typ Traco TEN 20WIR.
20 W-Wandler mit 4 zu 1 Eingangsspannungsbereich, im 2,0 x 1,0 Zoll Gehäuse, keine Grundlast erforderlich, mit Überspannungsschutz und Unterspannungs-Abschaltung, kurzschlussfest, Industriestandard-Pinning, Eingangsfilter nach EN 55022 Klasse B; MTBF: 300 Mio. h bei +25 °C, Einstellgenauigkeit: ±1,0 %, Eingangsspannungsänderung: ±0,2 %, Laständerung: ±0,5 % (1,0 % bei 2 Ausgängen), Balance der Ausgangsspannung bei Dualausgang: ±1,0 %, Restwelligkeit: 100 mVpp, 75 mVpp (bei 3,3 und 5,0 VDC), Schaltfrequenz: 330 kHz, Temperatur-Koeffizient: ±0,02 %/K typ., Betriebstemperatur: –40 bis +85 °C, E/A-Isolationsspannung: 1500 VAC, Isolationswiderstand: 1000 MOhm.
Mit Eingangsspannungsbereich 9,0 bis 36 VDC.
Technische Merkmale (Typ, Anzahl der Ausgänge, Ausgangsspannung, Ausgangsstrom, Wirkungsgrad typ): TEN 20-2422WIR, 2 Ausg., ±12 VDC, ±833 mA, 88 %
| Anzahl der Ausgänge | 2 | |
| Ausgangsspannungsbereich | ±12 VDC | |
| Ausgangsstrom | 833 mA | |

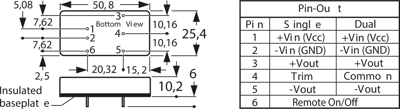

| Bauform | DIP6 | |
| Breite | 25.4 mm | |
| Eingangsspannungsbereich | 9-36 VDC | |
| Höhe | 10.2 mm | |
| Isolationsspannung | 2.25 kV | |
| Länge | 50.8 mm | |
| Leistung | 20 W | |
| Wirkungsgrad | 88 % |
| Ursprungsland | TW |
| Zolltarifnummer | 85044095 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Nein |
| Substanz Beschreibung | Blei |
