THP 3-7222 | TRACO POWER
DC/DC-Wandler, 36-160 VDC, 3 W, 2 Ausgänge, ±12 VDC, 83 % Wirkungsgrad, THP 3-7222

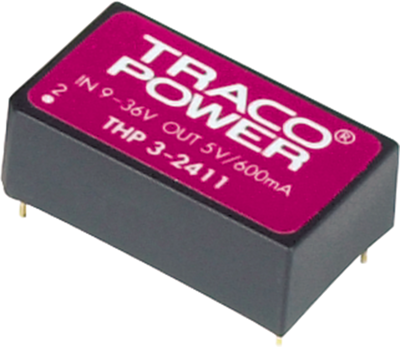

Gleichspannungswandler Typ Traco THP 3-.
3, ;0 W-Wandler mit 4 : 1-Eingangsspannungsbereich, im DIL-24 Gehäuse, verstärkter zusätzlicher Isolierung (ausgelegt für 300 VAC Betriebsspannung, Sicherheitsstandards für Medizin- und Industriebereich, Eingangsfilter nach EN 55022 Klasse A, dauerkurzschlussfest. MTBF: min. 1,0 Mio. h bei +25 °C, Einstellgenauigkeit: ±1,0 %, Eingangsspannungsänderung: ±0,5 %, Laständerung: ±1,0 %, Balance der Ausgangsspannung bei Dualausgang ±2,0 %, Restwelligkeit: 150 mVpp, Schaltfrequenz: 150 kHz, Temperatur-Koeffizient: ±0,02 %/K typ., Betriebstemperatur: –40 bis +85 °C, E/A-Isolationsspannung: 4000 VAC, Isolationswiderstand: 1000 MOhm.
Mit Eingangsspannungsbereich 36 bis 160 VDC.
Eingangsstrom Leerlauf/Volllast: 5,0/35 mA, Startspannung: 34 VDC, Unterspannungsabschaltung: 32 VDC, empfohlene Eingangssicherung (träge): 0,3 A, transiente Überspannung (1,0 s): max. 180 VDC.
Technische Merkmale (Typ, Ausgangsspannung/-strom, Wirkungsgrad typ): THP 3-7222, 2 Ausg., ±12 VDC/±0,125 A, 83 %
| Anzahl der Ausgänge | 2 | |
| Ausgangsspannungsbereich | ±12 VDC | |
| Ausgangsstrom | 125 mA | |
| Bauform | DIP24 | |
| Breite | 20.3 mm | |
| Eingangsspannungsbereich | 36-160 VDC | |
| Höhe | 10.5 mm | |
| Isolationsspannung | 3 kV | |
| Länge | 31.8 mm | |
| Leistung | 3 W | |
| Wirkungsgrad | 83 % |
| Ursprungsland | TW |
| Zolltarifnummer | 85044095 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Nein |
| Substanz Beschreibung | Blei |
