IL300DEFG | Vishay

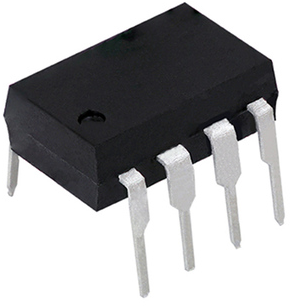

Optokoppler, IL300DEFG, VISHAY

Der IL300DEFG besteht aus einem AlGaAs-Infrarotstrahler, der eine Ausgangs-PIN-Photodiode und eine Rückkopplungs-Photodiode bestrahlt. Die Rückkopplungsphotodiode erfasst einen Prozentsatz des Emitterflusses und erzeugt ein Steuersignal (IP1), mit dem die Emitterleistung durch Anpassung des Emittervorwärtsstroms konstant gehalten werden kann. Dadurch werden die nichtlinearen, zeitlichen und temperaturbedingten Eigenschaften des Emitters kompensiert. Die Ausgangs-PIN-Fotodiode erzeugt ein Ausgangssignal (IP2), das linear mit dem durch den Emitter erzeugten optischen Fluss verbunden ist. Die Zeit- und Temperaturstabilität der Verstärkung des Eingangs-Ausgangs-Kopplers (K3) wird durch die Verwendung angepasster PIN-Fotodioden gewährleistet, die den Ausgangsfluss des Emitters genau verfolgen.

Die Ausgangs-PIN-Fotodiode erzeugt ein Ausgangssignal (IP2), das linear mit dem durch den Emitter erzeugten optischen Fluss verbunden ist. Die Zeit- und Temperaturstabilität der Verstärkung des Eingangs-Ausgangs-Kopplers (K3) wird durch die Verwendung angepasster PIN-Fotodioden gewährleistet, die den Ausgangsfluss des Emitters genau verfolgen.

Features

• Koppelt AC- und DC-Signale
• Niedrige Eingangs-/Ausgangskapazität

Anwendungen

• Rückkopplungsspannung/-strom des Netzteils
• Isolierung von medizinischen Sensoren
• Schnittstellen für Audiosignale
• Isolierte Messumformer für die Prozesssteuerung
• Digitale Telefonisolierung
