WK109LV0 | Wachendorff

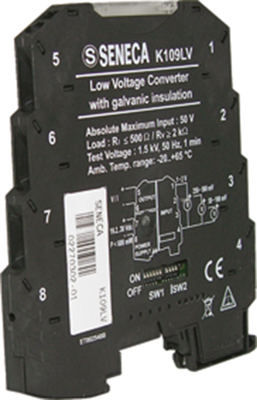

Trennwandler Typ Wachendorff WK109.

Zum Trennen und Umwandeln von Signalen in ein anderes Format, mit galvanischer 3-Wege-Trennung; Betriebsspannung: 19,2 bis 30 VDC, Stromaufnahme: max. 21 bis 25 mA, Isolation: 1,5 kV (50 Hz, 1,0 min.), Einstellung über DIP-Schalter, Montage: 35 mm Hutschiene, Anschlüsse: Klemmen und/oder WK-BUS, Lebensdauer: >500.000 h, Arbeitstemperatur: –20 bis +65 °C, Schutzart: IP 20, Zulassungen: CE, EN 50081, EN 50082-2, EN 61010-1, EN 60742. Maße: H 93,1, B 6,2, T 102,5 mm

Ausführung für Strom/Spannung Typ WK109LV0.

Wandelt mV Signale die von einem Shunt erzeugt werden in ein ein V oder mA Normsignal; Eingang: max. ±2000 mV, Ausgang: 0/4,0 - 20 mA, 0 - 10 VDC, 10 - 0 VDC, 0 - 15/30 VDC oder 0 - 5,0 VDC. Genauigkeit: ±0,1 %. Weitere Funktionen: Quadratwurzelermittlung, Tanklinearisierung, Signalinvertierung, Programmabschaltung.

Typ: WK109LV0, Shunt U/I Wandler
