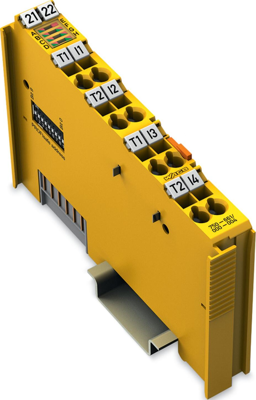

Digitaleingangsmodul, 750-661/000-004, WAGO

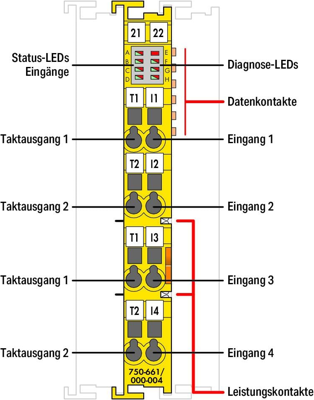

An das PROFIsafe-Modul 75x-661/000-004 können potentialfreie, kontaktbehaftete Not-Aus-Taster, Schutztürschalter, Betriebsartenwahlschalter, sichere Sensoren sowie sichere Halbleiterausgänge angeschlossen werden. Das Modul besitzt 4 taktsensitive Eingänge (I1 … I4), die von 2 unterschiedlich getakteten Ausgängen (T1 … T2) versorgt werden. Die Taktausgänge sind kurzschlussfest ausgeführt. Die Eingänge werden kontinuierlich auf Querschluss und Fremdeinspeisung überwacht. Das Parametriertool kann in Engineeringsysteme, welche die Aufrufschnittstelle TCI (Tool Calling Interface) mit CC2 bzw. CC3 unterstützen, komfortabel integriert werden. Je nach Einstellung werden die Parameter bei Modultausch automatisch über einen PROFIsafe-konformen iPar-Server in der Steuerung heruntergeladen. An dem seitlich angeordneten Kodierschalter oder alternativ über WAGO-I/O-CHECK wird die PROFIsafe-Adresse eingestellt.
Das Modul unterstützt die PROFIsafe Protokolle V2.4 (PROFIBUS, PROFINET) und V2.6 (PROFINET). Feld- und Systemebene sind galvanisch voneinander getrennt. Die Anordnung der einzelnen sicheren Module ist bei der Projektierung im Feldbusknoten beliebig. Sofern erforderlich (z. B. Leitungslänge der 24V-Einspeisung größer 3 m) ist zum Schutz gegen Surge und Burst (gemäß IEC 61000-6-7 und Schifffahrtsbereich) für die 24V-Einspeisung ein WAGO Filtermodul oder ein geeigneter externer Filter einzusetzen.
