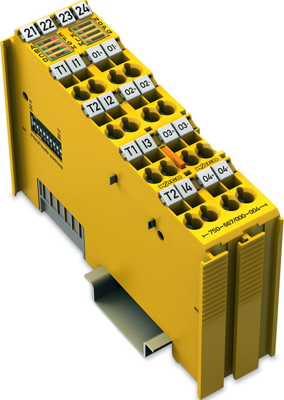

Digitalein-/ausgangsmodul, 750-667/000-004, WAGO

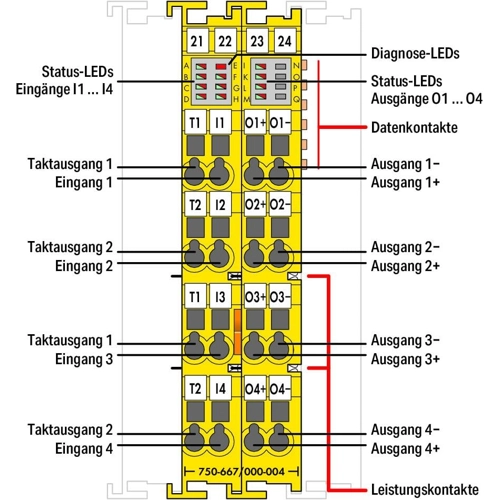

Das Modul 75x-667/000-004 verfügt über 4 Leistungsausgänge (O1 … O4), sowie 4 taktsensitive Eingänge (I1 … I4). Die Sensoren können direkt mit 24 V oder durch die 2 unterschiedlich getakteten Ausgänge (T1 … T2) gespeist werden. An den Eingängen können sowohl potentialfreie, kontaktbehaftete Not-Aus-Taster, Schutztür- oder Betriebsartenwahlschalter als auch sichere Sensoren oder sichere Halbleiterausgänge (z. B. Lichtschranken, SPS-Ausgänge), angeschlossen werden. Die Leistungsausgänge schalten ohmsche und induktive Lasten nach DC 13 mit einem Nennstrom von bis zu 2 A ohne externe Zusatzbeschaltung. Die Leistungsausgänge können sowohl bipolar (High-Side-/Low-Side-Schaltung) als auch unipolar (gemeinsames Potential auf einer Seite der Last) betrieben werden. Kurzschluss, Querschluss und 24V-Fremdeinspeisung werden überwacht.
Das Parametriertool kann in Engineeringsysteme, welche die Aufrufschnittstelle TCI (Tool Calling Interface) mit CC2 bzw. CC3 unterstützen, komfortabel integriert werden. Je nach Einstellung werden die Parameter bei Modultausch automatisch über einen PROFIsafe-konformen iPar-Server in der Steuerung heruntergeladen. An dem seitlich angeordneten Kodierschalter oder alternativ über WAGO-I/O-CHECK wird die PROFIsafe-Adresse eingestellt. Das Modul unterstützt die PROFIsafe Protokolle V2.4 (PROFIBUS, PROFINET) und V2.6 (PROFINET). Feld- und Systemebene sind galvanisch voneinander getrennt. Die Anordnung der einzelnen sicheren Module ist bei der Projektierung im Feldbusknoten beliebig. Sofern erforderlich (z. B. Leitungslänge der 24V-Einspeisung größer 3 m) ist zum Schutz gegen Surge und Burst (gemäß IEC 61000-6-7 und Schifffahrtsbereich) für die 24V-Einspeisung ein WAGO Filtermodul oder ein geeigneter externer Filter einzusetzen.
