2016-1205 | WAGO

2-Leiter-Durchgangsklemme, Federklemmanschluss, 0,5-16 mm², 1-polig, 76 A, 8 kV, schwarz, 2016-1205

Bestellnr.: 45P7865
EAN: 4066966311594
HTN:
2016-1205
Herstellerserien: 2016
WAGO

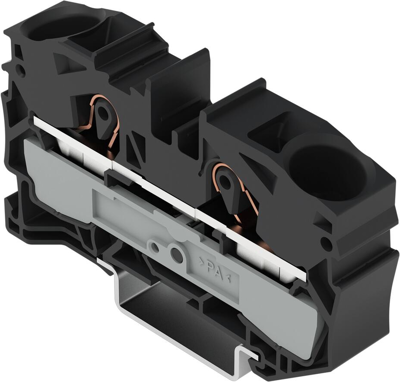

2016-1205 WAGO Reihenklemmen Bild 1

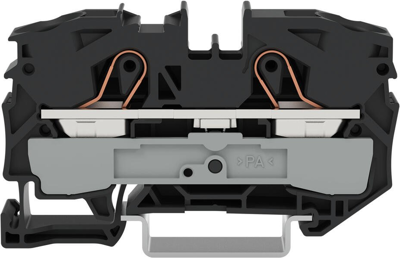

2016-1205 WAGO Reihenklemmen Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
3,2606 € *
Lagerbestand: 0 Stk.
Verfügbar in 5 Tagen: 1.096 Stk.
Lieferzeit ab Hersteller: 3 Wochen **
Gesamtpreis:
3,26 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
3,2606 €
10 Stk.
3,0345 €
50 Stk.
2,7846 €
100 Stk.
2,5347 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten

Durchgangsklemme, 2016-1205, WAGO

Die Durchgangsklemme hat die Artikelnummer 2016-1205 und ermöglicht eine schnelle und zuverlässige Verbindung. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Durchgangsreihenklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 800 V und der Bemessungsstrom 76 A. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 18 bis 20 mm erforderlich. Bei diesem Produkt kommt die Push-in CAGE CLAMP-Technologie zum Tragen. Mit der Push-in CAGE CLAMP Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe 12 x 69,8 x 43,5 mm.

Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 16 mm² geeignet. Es handelt sich dabei um eine Durchgangsklemme mit 1 Ebene. Über die 2 Klemmstellen kann 1 Potenzial angebunden werden. Das schwarze Gehäuse aus Polyamid (PA66) sorgt für die Isolierung. Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt. TOPJOB S Reihenklemmen sorgen in diversen Industrieanwendungen sowie in der modernen Gebäudeinstallation für eine sichere elektrische Verbindung. Mit lediglich einem Reihenklemmensystem können Sie überall auf der Welt und in allen Anwendungen arbeiten. Die Montage erfolgt auf einer Tragschiene 35. Über eine Frontverdrahtung werden Leiter aus Kupfer optimal angeschlossen. Die zwei Brückeraufnahmen ermöglicht die Vervielfältigung der Potentiale auf weitere Klemmstellen.

Technische Daten
Anschluss Federklemmanschluss
Anzahl der Klemmstellen 2
Ausführung 2-Leiter-Durchgangsklemme
AWG-Leiterquerschnitt AWG 20 bis 6
Bemessungsspannung 800 V
Bemessungsstoßspannung 8 kV
Breite 12 mm
Farbe schwarz
Höhe 69.8 mm
Länge 43.5 mm
Leiterquerschnitt 0,5-16 mm²
Nennstrom 76 A
Polzahl 1-polig
Verschmutzungsgrad 3
Logistik
Ursprungsland DE
Zolltarifnummer 85369010
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Nein
