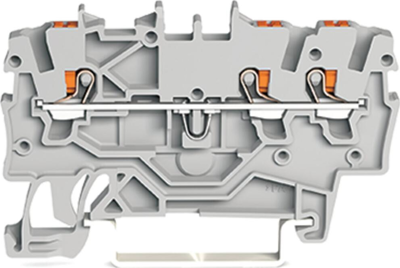

Durchgangsklemme, 2200-1301, WAGO

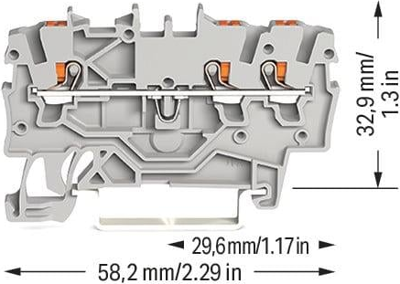

Die Durchgangsklemme mit der Artikelnummer 2200-1301 ermöglicht einen einfachen und sicheren Anschluss. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Durchgangsreihenklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 800 V und der Bemessungsstrom 13.5 A. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 9 und 11 mm. Bei diesem Produkt wird die Push-in CAGE CLAMP-Technologie verwendet. Push-in CAGE CLAMP ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Maße 3,5 x 58,2 x 39,5 mm.
In Abhängigkeit von der Leiterart ist diese Durchgangsklemme für Leiterquerschnitte von 0,14 mm² bis 1,5 mm² ausgelegt. Die Durchgangsklemme verfügt über 1 Ebene. An die 3 Klemmstellen kann 1 Potenzial verbunden werden. Das graue Gehäuse aus Polyamid (PA66) sorgt für die Isolierung. Durch einen Drücker wird diese Durchgangsreihenklemme betätigt. Die TOPJOB S Reihenklemmen bieten in diversen Industrieanwendungen und in der modernen Gebäudeinstallation eine sichere elektrische Verbindung. Sie ermöglichen simples Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Die Montage erfolgt auf einer Tragschiene 35. Über die Frontverdrahtung lassen sich Leiter aus Kupfer anschließen. Die zwei Brückeraufnahmen ermöglicht die Potentialvervielfältigung auf weitere Klemmstellen.
