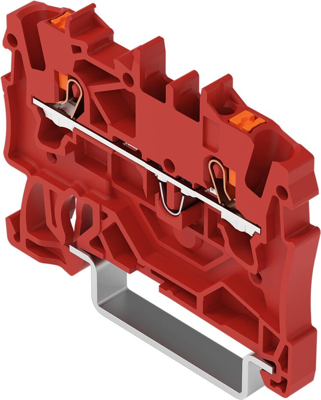

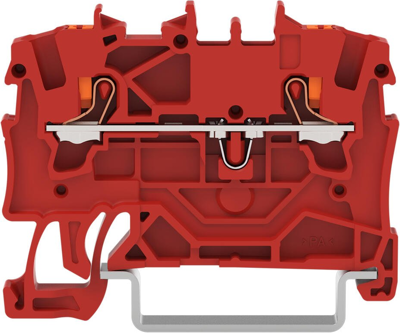

Durchgangsklemme, 2201-1203, WAGO

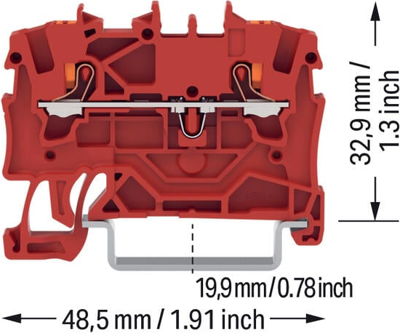

Bei dieser Durchgangsklemme (Artikelnummer 2201-1203) steht eine schnelle und zuverlässige Verbindung im Vordergrund. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Durchgangsreihenklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 800 V und der Bemessungsstrom 17.5 A. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 9 und 11 mm. Dieses Produkt verwendet die Push-in CAGE CLAMP-Technologie. Push-in CAGE CLAMP ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße betragen in Breite x Höhe x Tiefe 4,2 x 48,5 x 39,5 mm.
In Abhängigkeit von der Leiterart ist diese Durchgangsklemme ausgelegt für Leiterquerschnitte von 0,25 mm² bis 2,5 mm². Die Durchgangsklemme besitzt 1 Ebene. An die 2 Klemmstellen kann 1 Potenzial angeschlossen werden. Das rote Gehäuse aus Polyamid (PA66) sorgt für die Isolierung. Über einen Drücker wird diese Durchgangsreihenklemme betätigt. TOPJOB S Reihenklemmen bieten in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation mehr als nur eine sichere elektrische Verbindung. Sie bieten für jeden Einsatz die geeigneten Lösungen: Hebel, Drücker oder Betätigungsöffnung. Die Montage erfolgt auf einer Tragschiene 35. Über die Frontverdrahtung lassen sich Leiter aus Kupfer optimal anschließen. Die zwei Brückeraufnahmen ermöglicht die Potentialvervielfältigung auf weitere Klemmstellen.
