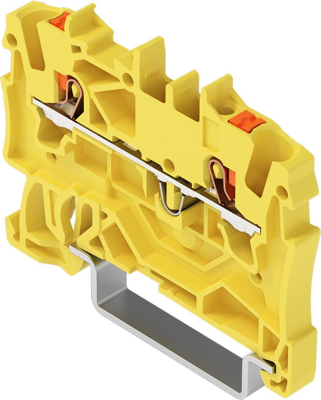

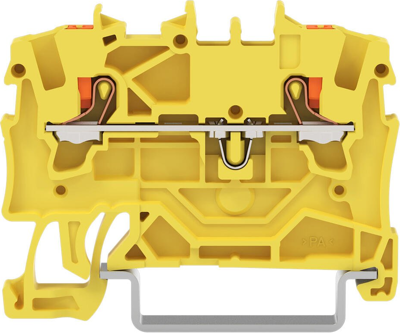

Durchgangsklemme, 2201-1206, WAGO

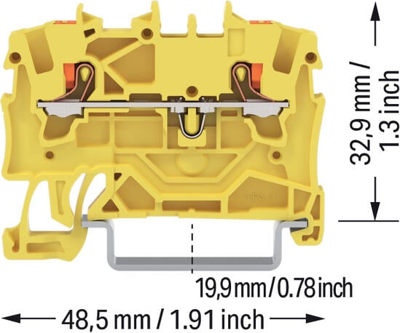

Die Durchgangsklemme hat die Artikelnummer 2201-1206 und ermöglicht einen schnellen und zuverlässigen Anschluss. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Durchgangsreihenklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 800 V und der Bemessungsstrom 17.5 A. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 11 mm erforderlich. Bei diesem Produkt findet die Push-in CAGE CLAMP-Technologie Verwendung. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen betragen in Breite x Höhe x Tiefe 4,2 x 48,5 x 39,5 mm.

In Abhängigkeit von der Leiterart eignet sich die Durchgangsklemme für Leiterquerschnitte von 0,25 mm² bis 2,5 mm². Die Durchgangsklemme hat 1 Ebene. An die 2 Klemmstellen kann 1 Potenzial angeschlossen werden. Das gelbe Gehäuse aus Polyamid (PA66) sorgt für die Isolierung. Für diese Durchgangsreihenklemme erfolgt die Betätigung per Drücker. TOPJOB S Reihenklemmen sorgen in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation für eine sichere elektrische Verbindung. Mit lediglich einem Reihenklemmensystem können Sie überall auf der Welt und in allen Anwendungen arbeiten. Die Durchgangsreihenklemmen eignen sich für die Montage auf der Tragschiene 35 . Über eine Frontverdrahtung werden Leiter aus Kupfer perfekt angeschlossen. Die zwei Brückeraufnahmen ermöglicht die Vervielfältigung der Potentiale auf weitere Klemmstellen.
