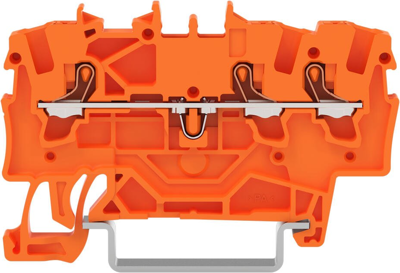

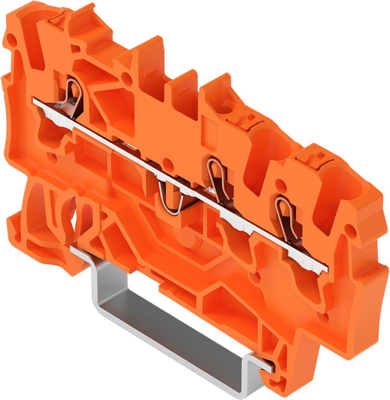

Durchgangsklemme, 2201-1302, WAGO

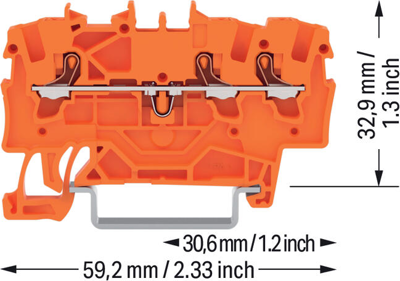

Bei dieser Durchgangsklemme mit der Artikelnummer 2201-1302 steht eine einfache und sichere Verbindung im Vordergrund. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Durchgangsreihenklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 800 V und der Bemessungsstrom 17.5 A. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 9 und 11 mm. Bei diesem Produkt findet die Push-in CAGE CLAMP-Technologie Verwendung. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe 4,2 x 59,2 x 39,5 mm.

Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 2,5 mm² geeignet. Die Durchgangsklemme hat 1 Ebene. An die 3 Klemmstellen kann 1 Potenzial angebunden werden. Das orangefarbene Gehäuse aus Polyamid (PA66) sorgt für die Isolierung. Diese Durchgangsreihenklemme wird durch einen Drücker betätigt. TOPJOB S Reihenklemmen sorgen in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation für eine sichere elektrische Verbindung. Mit nur einem Reihenklemmensystem können Sie überall auf der Welt als auch in allen Anwendungen arbeiten. Die Montage erfolgt auf einer Tragschiene 35. Über die Frontverdrahtung können Leiter aus Kupfer einfach angeschlossen werden. Die zwei Brückeraufnahmen ermöglicht die Vervielfältigung der Potentiale auf weitere Klemmstellen.
