2201-1303 | WAGO

3-Leiter-Durchgangsklemme, Federklemmanschluss, 0,25-2,5 mm², 1-polig, 17.5 A, 8 kV, rot, 2201-1303

Bestellnr.: 45P7920
EAN: 4066966413861
HTN:
2201-1303
Herstellerserien: 2201
WAGO

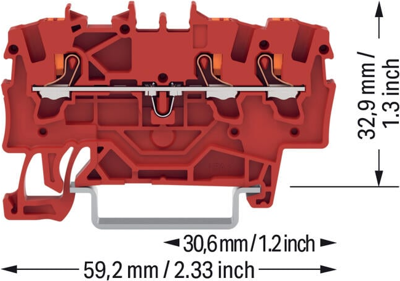

2201-1303 WAGO Reihenklemmen Bild 1

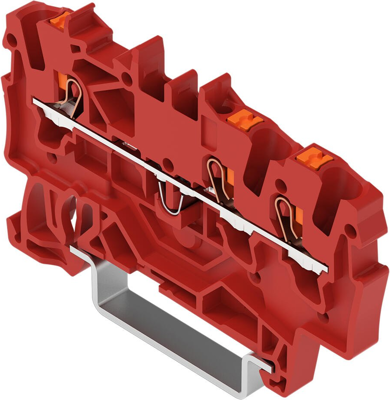

2201-1303 WAGO Reihenklemmen Bild 2

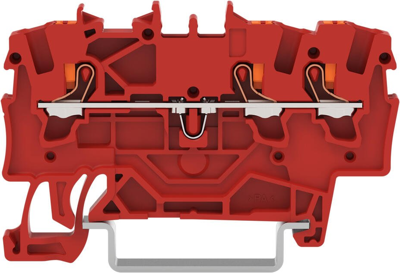

2201-1303 WAGO Reihenklemmen Bild 3
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
1,1900 € *
Lagerbestand: 0 Stk.
Verfügbar in 5 Tagen: 1.857 Stk.
Lieferzeit ab Hersteller: 1 Woche **
Gesamtpreis:
1,19 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
1,1900 €
10 Stk.
1,1067 €
50 Stk.
1,0234 €
100 Stk.
0,9282 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten

Durchgangsklemme, 2201-1303, WAGO

Die Durchgangsklemme hat die Artikelnummer 2201-1303 und ermöglicht eine schnelle und sichere Verbindung. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Durchgangsreihenklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 800 V und der Bemessungsstrom 17.5 A. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 9 bis 11 mm benötigt. Dieses Produkt basiert auf der Push-in CAGE CLAMP-Technologie. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen betragen in Breite x Höhe x Tiefe 4,2 x 59,2 x 39,5 mm.

In Abhängigkeit von der Leiterart eignet sich die Durchgangsklemme für Leiterquerschnitte von 0,25 mm² bis 2,5 mm². Es handelt sich dabei um eine Durchgangsklemme mit 1 Ebene. Über die 3 Klemmstellen kann 1 Potenzial angeschlossen werden. Das rote Gehäuse aus Polyamid (PA66) sorgt für die Isolierung. Für diese Durchgangsreihenklemme erfolgt die Betätigung per Drücker. TOPJOB S Reihenklemmen sorgen in unterschiedlichen Industrieanwendungen sowie in der modernen Gebäudeinstallation für eine sichere elektrische Verbindung. Mit nur einem Reihenklemmensystem können Sie überall auf der Welt als auch in allen Anwendungen arbeiten. Die Montage erfolgt auf einer Tragschiene 35. Über die Frontverdrahtung werden Leiter aus Kupfer angeschlossen. Die zwei Brückeraufnahmen ermöglicht die Potentialvervielfältigung auf weitere Klemmstellen.

Technische Daten
Anschluss Federklemmanschluss
Anzahl der Klemmstellen 3
Ausführung 3-Leiter-Durchgangsklemme
AWG-Leiterquerschnitt AWG 22 bis 14
Bemessungsspannung 800 V
Bemessungsstoßspannung 8 kV
Breite 4.2 mm
Farbe rot
Höhe 59.2 mm
Länge 39.5 mm
Leiterquerschnitt 0,25-2,5 mm²
Nennstrom 17.5 A
Polzahl 1-polig
Verschmutzungsgrad 3
Logistik
Ursprungsland DE
Zolltarifnummer 85369010
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Nein
