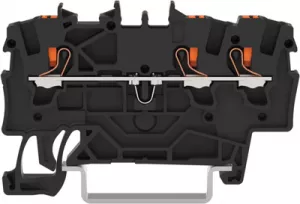

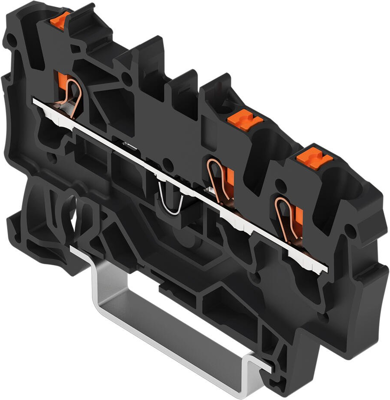

Durchgangsklemme, 2201-1305, WAGO

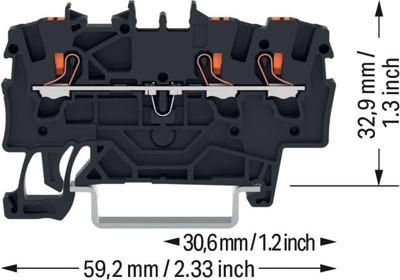

Bei dieser Durchgangsklemme (Artikelnummer 2201-1305) steht ein einfacher und sicherer Anschluss im Vordergrund. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Durchgangsreihenklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 800 V und der Bemessungsstrom 17.5 A. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 9 und 11 mm. Dieses Produkt verwendet die Push-in CAGE CLAMP-Technologie. Mit der Push-in CAGE CLAMP Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe 4,2 x 59,2 x 39,5 mm.
In Abhängigkeit von der Leiterart ist diese Durchgangsklemme gemacht für Leiterquerschnitte von 0,25 mm² bis 2,5 mm². Die Durchgangsklemme hat 1 Ebene. An die 3 Klemmstellen kann 1 Potenzial verbunden werden. Das schwarze Gehäuse aus Polyamid (PA66) sorgt für die Isolierung. Diese Durchgangsreihenklemme wird durch einen Drücker betätigt. Die TOPJOB S Reihenklemmen schaffen in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation eine sichere elektrische Verbindung. Sie ermöglichen simples Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Die Montage erfolgt auf einer Tragschiene 35. Über eine Frontverdrahtung werden Leiter aus Kupfer angeschlossen. Die zwei Brückeraufnahmen ermöglicht die Potentialvervielfältigung auf weitere Klemmstellen.
