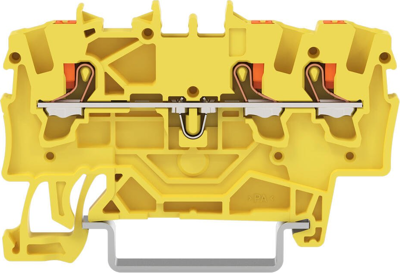

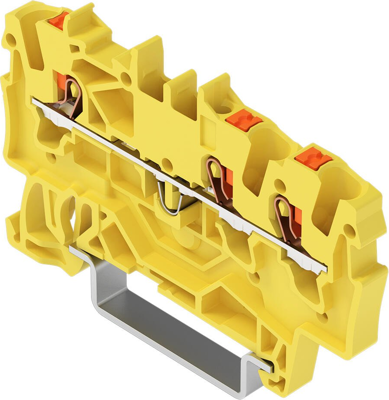

Durchgangsklemme, 2201-1306, WAGO

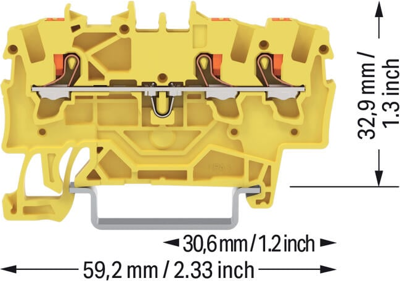

Bei dieser Durchgangsklemme (Artikelnummer 2201-1306) steht eine einfache und sichere Verbindung im Vordergrund. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Durchgangsreihenklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 800 V und der Bemessungsstrom 17.5 A. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 11 mm nötig. Dieses Produkt verwendet die Push-in CAGE CLAMP-Technologie. Mit der Push-in CAGE CLAMP Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe sind die Maße 4,2 x 59,2 x 39,5 mm.
Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 2,5 mm² geeignet. Die Durchgangsklemme verfügt über 1 Ebene. An die 3 Klemmstellen kann 1 Potenzial verbunden werden. Das gelbe Gehäuse aus Polyamid (PA66) sorgt für die Isolierung. Für diese Durchgangsreihenklemme erfolgt die Betätigung per Drücker. Die TOPJOB S Reihenklemmen bieten in diversen Industrieanwendungen und in der modernen Gebäudeinstallation eine sichere elektrische Verbindung. Sie ermöglichen schnelles Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Die Durchgangsreihenklemmen eignen sich für die Montage auf der Tragschiene 35 . Über eine Frontverdrahtung werden Leiter aus Kupfer angeschlossen. Die zwei Brückeraufnahmen ermöglicht die Potentialvervielfältigung auf weitere Klemmstellen.
