Durchgangsklemme, 2201-1406, WAGO

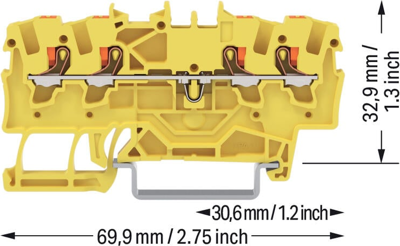

Bei dieser Durchgangsklemme (Artikelnummer 2201-1406) steht ein einfacher und zuverlässiger Anschluss im Fokus. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Durchgangsreihenklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 800 V und der Bemessungsstrom 17.5 A. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 11 mm erforderlich. Bei diesem Produkt wird die Push-in CAGE CLAMP-Technologie verwendet. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen betragen in Breite x Höhe x Tiefe 4,2 x 69,9 x 39,5 mm.
In Abhängigkeit von der Leiterart ist diese Durchgangsklemme ausgelegt für Leiterquerschnitte von 0,25 mm² bis 2,5 mm². Die Durchgangsklemme besitzt 1 Ebene. An die 4 Klemmstellen kann 1 Potenzial verbunden werden. Das gelbe Gehäuse aus Polyamid (PA66) sorgt für die Isolierung. Für diese Durchgangsreihenklemme erfolgt die Betätigung per Drücker. Die TOPJOB S Reihenklemmen bieten in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation eine sichere elektrische Verbindung. Sie ermöglichen einfaches Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Die Durchgangsreihenklemmen eignen sich für die Montage auf der Tragschiene 35 . Über eine Frontverdrahtung lassen sich Leiter aus Kupfer anschließen. Die zwei Brückeraufnahmen ermöglicht die Vervielfältigung der Potentiale auf weitere Klemmstellen.
