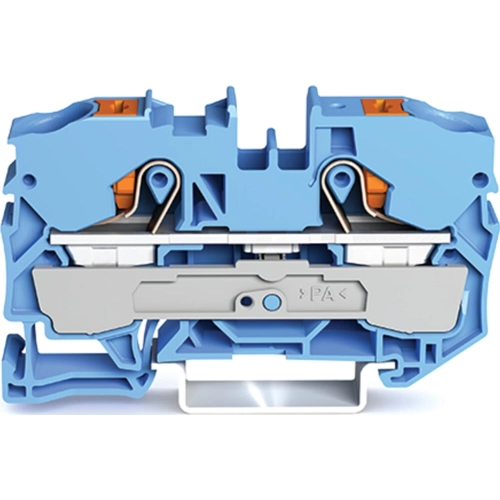

Durchgangsklemme, 2210-1204, WAGO

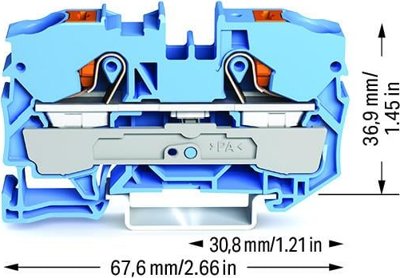

Bei dieser Durchgangsklemme (Artikelnummer 2210-1204) steht eine schnelle und sichere Verbindung im Vordergrund. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Durchgangsreihenklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 800 V und der Bemessungsstrom 57 A. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 17 bis 19 mm benötigt. Bei diesem Produkt wird die Push-in CAGE CLAMP-Technologie eingesetzt. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Maße 10 x 67,6 x 43,5 mm.

Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 16 mm² geeignet. Die Durchgangsklemme hat 1 Ebene. An die 2 Klemmstellen kann 1 Potenzial verbunden werden. Das blaue Gehäuse aus Polyamid (PA66) sorgt für die Isolierung. Diese Durchgangsreihenklemme wird durch einen Drücker betätigt. Die TOPJOB S Reihenklemmen bieten in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation eine sichere elektrische Verbindung. Sie ermöglichen schnelles Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Die Durchgangsreihenklemmen eignen sich für die Montage auf der Tragschiene 35 . Über die Frontverdrahtung können Leiter aus Kupfer einfach angeschlossen werden. Die zwei Brückeraufnahmen ermöglicht die Vervielfältigung der Potentiale auf weitere Klemmstellen.
