Durchgangsklemme, 2216-1201, WAGO

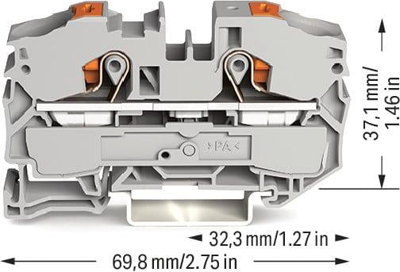

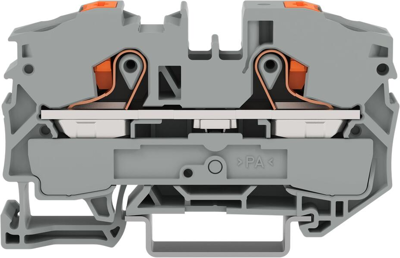

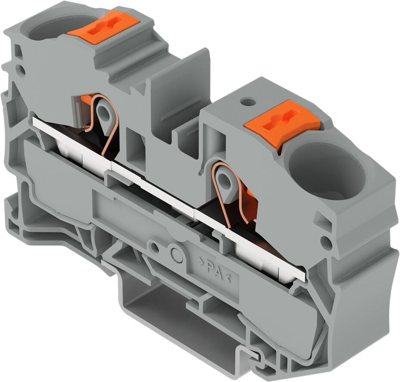

Die Durchgangsklemme mit der Artikelnummer 2216-1201 ermöglicht eine schnelle und zuverlässige Verbindung. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Durchgangsreihenklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 800 V und der Bemessungsstrom 76 A. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 18 bis 20 mm nötig. Dieses Produkt verwendet die Push-in CAGE CLAMP-Technologie. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen betragen in Breite x Höhe x Tiefe 12 x 69,8 x 43,7 mm.

In Abhängigkeit von der Leiterart ist die Durchgangsklemme für Leiterquerschnitte von 0,5 mm² bis 16 mm² gemacht. Die Durchgangsklemme verfügt über 1 Ebene. An die 2 Klemmstellen kann 1 Potenzial angebunden werden. Das graue Gehäuse aus Polyamid (PA66) sorgt für die Isolierung. Diese Durchgangsreihenklemme wird durch einen Drücker betätigt. Die TOPJOB S Reihenklemmen schaffen in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation eine zuverlässige elektrische Verbindung. Sie ermöglichen einfaches Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Die Montage erfolgt auf einer Tragschiene 35. Über die Frontverdrahtung lassen sich Leiter aus Kupfer perfekt anschließen. Die zwei Brückeraufnahmen ermöglicht die Vervielfältigung der Potentiale auf weitere Klemmstellen.
