2216-1204 | WAGO

2-Leiter-Durchgangsklemme, Federklemmanschluss, 0,5-16 mm², 1-polig, 76 A, 8 kV, blau, 2216-1204

Bestellnr.: 45P7944
EAN: 4055143732734
HTN:
2216-1204
Herstellerserien: 2216
WAGO

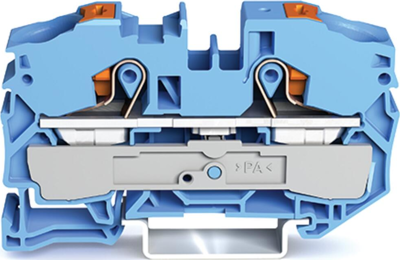

2216-1204 WAGO Reihenklemmen Bild 1
2216-1204 WAGO Reihenklemmen Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
3,1535 € *
Lagerbestand: 0 Stk.
Verfügbar in 5 Tagen: 2.976 Stk.
Lieferzeit ab Hersteller: 3 Wochen **
Gesamtpreis:
3,15 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
3,1535 €
10 Stk.
2,9274 €
50 Stk.
2,7013 €
100 Stk.
2,4514 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten

Durchgangsklemme, 2216-1204, WAGO

Bei dieser Durchgangsklemme mit der Artikelnummer 2216-1204 steht eine schnelle und sichere Verbindung im Fokus. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Durchgangsreihenklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 800 V und der Bemessungsstrom 76 A. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 18 bis 20 mm erforderlich. Dieses Produkt ist mit der Push-in CAGE CLAMP-Technologie ausgerüstet. Push-in CAGE CLAMP ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Maße 12 x 69,8 x 43,7 mm.

In Abhängigkeit von der Leiterart ist diese Durchgangsklemme für Leiterquerschnitte von 0,5 mm² bis 16 mm² geeignet. Die Durchgangsklemme verfügt über 1 Ebene. An die 2 Klemmstellen kann 1 Potenzial angeschlossen werden. Das blaue Gehäuse aus Polyamid (PA66) sorgt für die Isolierung. Für diese Durchgangsreihenklemme erfolgt die Betätigung per Drücker. TOPJOB S Reihenklemmen bieten in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation mehr als nur eine sichere elektrische Verbindung. Sie bieten für jeden Einsatz die passenden Betätigungsoptionen: Hebel, Drücker oder Betätigungsöffnung. Die Montage erfolgt auf einer Tragschiene 35. Über die Frontverdrahtung lassen sich Leiter aus Kupfer einfach anschließen. Die zwei Brückeraufnahmen ermöglicht die Potentialvervielfältigung auf weitere Klemmstellen.

Technische Daten
Anschluss Federklemmanschluss
Anzahl der Klemmstellen 2
Ausführung 2-Leiter-Durchgangsklemme
AWG-Leiterquerschnitt AWG 20 bis 6
Bemessungsspannung 800 V
Bemessungsstoßspannung 8 kV
Breite 12 mm
Farbe blau
Höhe 69.8 mm
Länge 43.7 mm
Leiterquerschnitt 0,5-16 mm²
Nennstrom 76 A
Polzahl 1-polig
Verschmutzungsgrad 3
Logistik
Ursprungsland DE
Zolltarifnummer 85369010
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Nein
