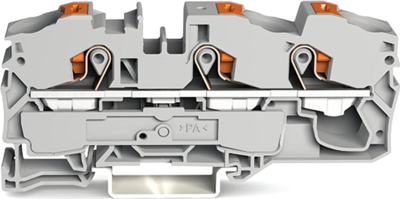

Durchgangsklemme, 2216-1301, WAGO

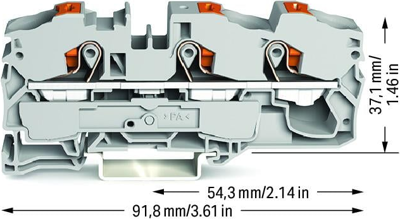

Bei dieser Durchgangsklemme (Artikelnummer 2216-1301) steht eine einfache und zuverlässige Verbindung im Fokus. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Durchgangsreihenklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 800 V und der Bemessungsstrom 76 A. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 18 bis 20 mm benötigt. Dieses Produkt verwendet die Push-in CAGE CLAMP-Technologie. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe 12 x 91,8 x 43,7 mm.

In Abhängigkeit von der Leiterart eignet sich die Durchgangsklemme für Leiterquerschnitte von 0,5 mm² bis 16 mm². Die Durchgangsklemme verfügt über 1 Ebene. An die 3 Klemmstellen kann 1 Potenzial angeschlossen werden. Das graue Gehäuse aus Polyamid (PA66) sorgt für die Isolierung. Durch einen Drücker wird diese Durchgangsreihenklemme betätigt. TOPJOB S Reihenklemmen bieten in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation mehr als nur eine sichere elektrische Verbindung. Sie bieten für jeden Einsatz die passenden Lösungen: Hebel, Drücker oder Betätigungsöffnung. Die Durchgangsreihenklemmen eignen sich für die Montage auf der Tragschiene 35 . Über die Frontverdrahtung lassen sich Leiter aus Kupfer einfach anschließen. Die zwei Brückeraufnahmen ermöglicht die Potentialvervielfältigung auf weitere Klemmstellen.
