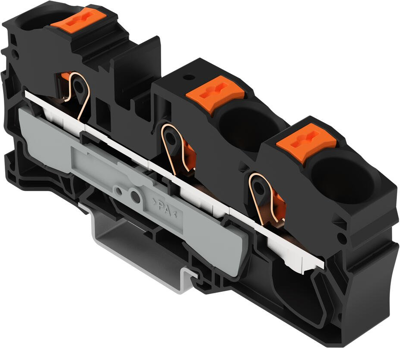

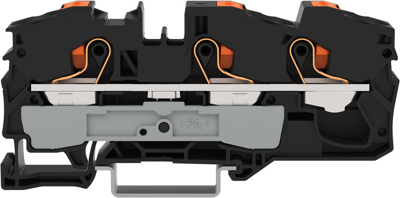

Durchgangsklemme, 2216-1305, WAGO
Die Durchgangsklemme hat die Artikelnummer 2216-1305 und ermöglicht eine einfache und zuverlässige Verbindung. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Durchgangsreihenklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 800 V und der Bemessungsstrom 76 A. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 18 und 20 mm. Bei diesem Produkt findet die Push-in CAGE CLAMP-Technologie Verwendung. Push-in CAGE CLAMP ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Abmessungen 12 x 91,8 x 43,7 mm.
Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 16 mm² geeignet. Es ist eine Durchgangsklemme mit 1 Ebene. Über die 3 Klemmstellen kann 1 Potenzial verbunden werden. Das schwarze Gehäuse aus Polyamid (PA66) sorgt für die Isolierung. Für diese Durchgangsreihenklemme erfolgt die Betätigung per Drücker. TOPJOB S Reihenklemmen bieten in diversen Industrieanwendungen und in der modernen Gebäudeinstallation mehr als nur eine sichere elektrische Verbindung. Sie bieten für jeden Einsatz die passenden Betätigungsmöglichkeiten: Hebel, Drücker oder Betätigungsöffnung. Die Durchgangsreihenklemmen eignen sich für die Montage auf der Tragschiene 35 . Über die Frontverdrahtung können Leiter aus Kupfer angeschlossen werden. Die zwei Brückeraufnahmen ermöglicht die Potentialvervielfältigung auf weitere Klemmstellen.
