FKP2C021501I00JSSD | Wima
FKP-Folienkondensator, 15 nF, ±5 %, 63 V (DC), PP, 5 mm, FKP2C021501I00JSSD
Bestellnr.: 42D718
EAN: 4099879817181
HTN:
FKP2C021501I00JSSD
FKP 2 0.015µF/63VDC 5% RM5
Herstellerserien: FKP 2
Einzelpreis (€ / Stk.)
0,2785 € *
Lagerbestand: 0 Stk.
Verfügbar in 4 Tagen: 2.721 Stk.
Lieferzeit ab Hersteller: 23 Wochen **
Gesamtpreis:
0,28 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
500 Stk.
0,2785 €
Folienkondensator, FKP2C021501I00JSSD, WIMA

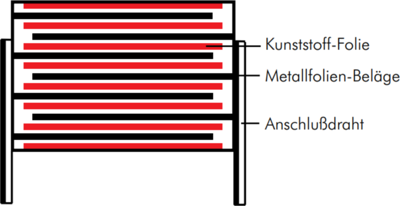

Der FKP2C021501I00JSSD ist ein Film/Folien-Kondensator. Dieser Produktaufbau wird hauptsächlich für Kondensatoren mit kleineren Kapazitätswerten verwendet, der Vorteil dieses Konstruktionsprinzips ist die leichte Kontaktierbarkeit der Metallfolienelektroden und die gute Impulsfestigkeit. Die gewählte Isolierfolie ist immer dicker als die theoretisch erforderlichen Werte, die sich aus der spezifischen Durchschlagsfestigkeit des Materials ergeben.
Features
- Pulsierende Konstruktion
- Enge Toleranzen bis zu ±2,5%
- Sehr niedriger Verlustfaktor
- Negative Kapazitätsänderung in Abhängigkeit von der Temperatur
- Sehr geringe dielektrische Absorption
Anwendungen
- Probenahme und Halten
- Zeitmessung
- LC-Filtering
- Oszillierende Kreisläufe
- Audiogeräte
Technische Daten
| Anzahl der Pins | 2 | |
| Bauform | radial | |
| Breite | 6.5 mm | |
| Dielektrikum | PP | |
| Höhe | 8 mm | |
| Kapazität | 15 nF | |
| Länge | 7.2 mm | |
| max. Temperatur | 100 °C | |
| min. Temperatur | -55 °C | |
| Nennspannung (AC) | 40 V | |
| Nennspannung (DC) | 63 V | |
| Rastermaß | 5 mm | |
| Toleranz | ±5 % |
Download
Logistik
| Ursprungsland | DE |
| Zolltarifnummer | 85322500 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
