CT15-26S | YAMAICHI

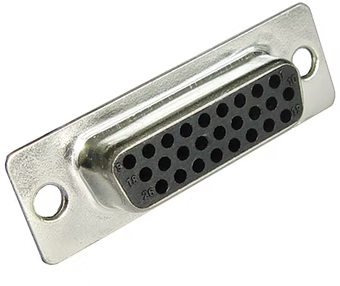

D-Sub Buchse, 26-polig, High density, bestückt, gerade, Lötkelch, CT15-26S
Sub-D-Steckverbinder gerade mit Stiftkontakten Serie HD Typ Yamaichi CT.
Mit Lötanschluss und gestanzten Kontakten; Kontaktmaterial: Kupferlegierung über Ni vergoldet, Isolierkörper: Polyester, glasfaserverstärkt, selbstverlöschend nach UL 94 V-0, Isolationswiderstand: min. 5,0 GOhm, Durchgangswiderstand: max. 10 mOhm, Prüfspannung: 1000 VAC, Betriebsstrom: 5,0 A, Betriebstemperatur: –55 bis +105 °C. Maße: E 9,6 mm (13,3 mm bei 78pol.), F 12,5 mm (15,4 mm bei 78pol.), G 10,7 mm (13,6 mm bei 78 pol.), Temperaturbereich: –55 bis +105 °C.
Mit Buchsenkontakten Typ CT.
Maße: E 7,8 mm (10,7 mm bei 78pol.), F 12,5 mm (15,4 mm bei 78pol.), G 10,7 mm (13,6 mm bei 78pol.).
Technische Merkmale (Typ, Polzahl, Maße A, B, C, D in mm): CT15-26S, 26polig, A 39,1, B 33,3, C 24,6, D 27,7 mm
Ausführung | Buchsenleiste | |
Befestigung (Rückseitig) | Durchgangsloch | |
Bestückung | bestückt | |
Kontaktanschluss | Lötkelch | |
Montage | gerade | |
Polbild | High density | |
Polzahl | 26-polig | |
Verriegelung | Durchgangsloch |
Ursprungsland | TW |
Zolltarifnummer | 85366990 |
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Ja |
