DB1C-A1LD | ZF Switches and Sensors

Name: Subminiatur-Schnappschalter, Ein-Ein, Lötanschluss, Scharnierhebel lang, 0,18 N, 5 A/125 VAC, 1 A/48 VDC, IP50, DB1C-A1LD
Brand: ZF Switches and Sensors
SKU: 13G1012
Price: 1.63 EUR
Availability: InStock

Subminiatur-Schnappschalter, Ein-Ein, Lötanschluss, Scharnierhebel lang, 0,18 N, 5 A/125 VAC, 1 A/48 VDC, IP50, DB1C-A1LD

Bestellnr.: 13G1012

EAN: 4099889212211

HTN:

DB1C-A1LD

Herstellerserien: DB

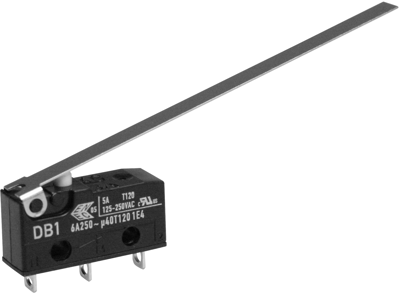

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Schaltfunktion Ein-Ein

Betätiger Scharnierhebel lang

Betätigungskraft 0,18 N

Schaltpunkt 13 mm ±3,5 mm

Anschluss Lötanschluss

Download Datenblatt Technische Daten

Einzelpreis (€ / Stk.)

1,6303 € *

Sofort verfügbar: 852 Stk.

Lieferzeit ab Hersteller: 18 Wochen **

Gesamtpreis:

1,63 € *

Preisstaffel

Anzahl

Preis pro Einheit*

1 Stk.

1,6303 €

25 Stk.

1,3923 €

100 Stk.

1,2733 €

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Produktbeschreibung

Subminiatur-Schnappschalter Serie DB Typ Cherry DB1C-.

Mit hoher Schaltgenauigkeit; Schaltfunktion: Wechsler, Schaltleistung: 6,0 A/250 VAC (EN 61058), 5,0 A/125 bis 250 VAC (UL 1054), Kontakte: AgNi, Kriechstromfestigkeit: PTI 175, Betriebstemperatur: –40 bis +120 °C, Anschlüsse: CuZn, versilbert, Lebensdauer elektrisch: 50.000 Schaltspiele, Zulassungen: ENEC, UL, CSA. Die Länge der Zusatzbetätiger bemisst sich ab Mitte der Befestigungsbohrung, die vom Zusatzbetätiger überragt wird.

Mit flachem und geradem Zusatzbetätiger lang 42 mm Typ DB1C-.

Schaltbetätigungskraft: max. 18 cN, Schaltpunkt: 13 mm (±3,5), Vorlaufweg: max. 15 mm, Nachlaufweg: min. 4,0 mm, Differenzweg: max. 4,5 mm, Ruhestellung: max. 27 mm.

Technische Merkmale (Typ, Anschlussart): DB1C-A1LD, Lötanschluss

Technische Daten

	Anschluss	Lötanschluss
	Bauform	gerade
	Betätiger	Scharnierhebel lang
	Betätigungskraft	0,18 N
	Gehäusematerial	PET
	Schaltfunktion	Ein-Ein
	Schaltleistung	5 A/125 VAC, 1 A/48 VDC
	Schaltpunkt	13 mm ±3,5 mm
	Schutzart (Betätigungsseite)	IP50
