DG13-B1AA | ZF Switches and Sensors

Subminiatur-Schnappschalter, Ein-Ein, Leiterplattenanschluss, Stift Stößel, 1,4 N, 2 A/30 VDC, 3 A/125 VAC, IP40, DG13-B1AA

Bestellnr.: 13G1100
EAN: 4099889212570
HTN:
DG13-B1AA
Herstellerserien: DG
ZF Switches and Sensors

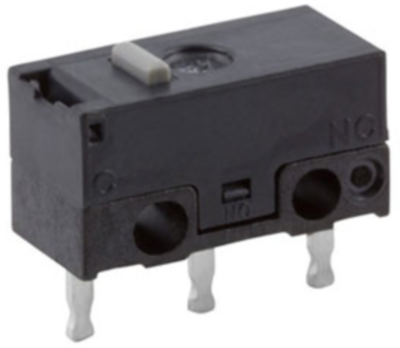

DG13-B1AA ZF Switches and Sensors Schnappschalter
Abbildung kann abweichen
Dieser Artikel ist leider nicht mehr verfügbar.
Als Alternative empfehlen wir Ihnen den folgenden Artikel:
Subminiatur-Schnappschalter, Ein-Ein, Drucktaster, 4,9 N, 3 (0,5) A/125 VAC, 250 VAC, DGE3-E7AA
Subminiatur-Schnappschalter, Ein-Ein, Drucktaster, 4,9 N, 3 (0,5) A/125 VAC, 250 VAC, DGE3-E7AA
Bestellnr.: 13G1185
Hersteller: ZF Switches and Sensors
pro Stk. 0,9996 € *
*inkl. MwSt. zzgl. Versandkosten

Subminiatur-Schnappschalter Serie DG Typ Cherry DG13-.

In Kleinstausführung, für Schwachstromanwendungen und Leiterplattenmontage im Rastermaß 5,08 mm; Kontaktart: Wechsler, Schaltleistung nach UL und CSA: 2,0 A/30 VDC, 3,0 A/125 VAC, Kontakte: AgNi, Betätigerfarbe: schwarz, Betriebstemperatur: –25 bis +85 °C, Anschlüsse: CuZn, versilbert, Material Betätiger: PBT (UL 94 V-0), Sockel: PPHS (UL 94 V-0). Zulassungen: UL, CSA. Die Länge der Zusatzbetätiger bemisst sich ab Mitte der Befestigungsbohrung, die vom Zusatzbetätiger überragt wird.

Ohne Zusatzbetätiger Typ DG13-.

Schaltbetätigungskraft: max. 140 cN, Schaltpunkt: 5,4 mm (±0,2), Vorlaufweg: max. 0,5 mm, Nachlaufweg: min. 0,2 mm, Differenzweg: max. 0,1 mm, Ruhestellung: max. 5,9 mm.

Technische Merkmale (Typ, Anschlussart): DG13-B1AA, LP-Anschl. unten gerade

Technische Daten
Anschluss Leiterplattenanschluss
Bauform gerade
Betätiger Stift Stößel
Betätigungskraft 1,4 N
Gehäusematerial PPS
Schaltfunktion Ein-Ein
Schaltleistung 2 A/30 VDC, 3 A/125 VAC
Schaltpunkt 5,4 mm ±0,2 mm
Schutzart (Betätigungsseite) IP40
Logistik
Ursprungsland JP
Zolltarifnummer 85365080
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
