DG13-B1RA | ZF Switches and Sensors

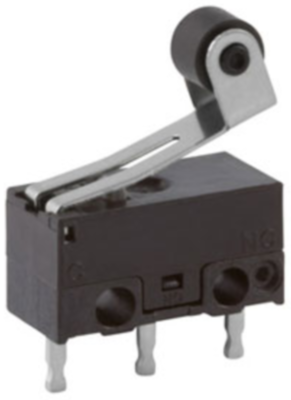

Subminiatur-Schnappschalter, Ein-Ein, Leiterplattenanschluss, Rollenhebel, 0,6 N, 3 A/125 VAC, 2A/30 VDC, IP40, DG13-B1RA
Subminiatur-Schnappschalter Serie DG Typ Cherry DG13-.
In Kleinstausführung, für Schwachstromanwendungen und Leiterplattenmontage im Rastermaß 5,08 mm; Kontaktart: Wechsler, Schaltleistung nach UL und CSA: 2,0 A/30 VDC, 3,0 A/125 VAC, Kontakte: AgNi, Betätigerfarbe: schwarz, Betriebstemperatur: –25 bis +85 °C, Anschlüsse: CuZn, versilbert, Material Betätiger: PBT (UL 94 V-0), Sockel: PPHS (UL 94 V-0). Zulassungen: UL, CSA. Die Länge der Zusatzbetätiger bemisst sich ab Mitte der Befestigungsbohrung, die vom Zusatzbetätiger überragt wird.
Mit Rolle gerade 1,4 mm lang ab Mitte der Bef.-Bohrung Typ DG13-.
Schaltbetätigungskraft: max. 45 cN, Schaltpunkt: 12,4 mm (±0,5), Vorlaufweg: max. 1,5 mm, Nachlaufweg: min. 0,55 mm, Differenzweg: max. 0,5 mm, Ruhestellung: max. 13,9 mm.
Technische Merkmale (Typ, Anschlussart): DG13-B1RA, LP-Anschl. unten gerade
| Anschluss | Leiterplattenanschluss | |
| Bauform | gerade | |
| Betätiger | Rollenhebel | |
| Betätigungskraft | 0,6 N | |
| Gehäusematerial | PPS | |
| Schaltfunktion | Ein-Ein | |
| Schaltleistung | 3 A/125 VAC, 2A/30 VDC | |
| Schaltpunkt | 12,4 mm ±0,5 mm | |
| Schutzart (Betätigungsseite) | IP40 |
| Ursprungsland | JP |
| Zolltarifnummer | 85365080 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
